20
2022
-
10
【材料课堂】水泥石金相制备实验
作者：

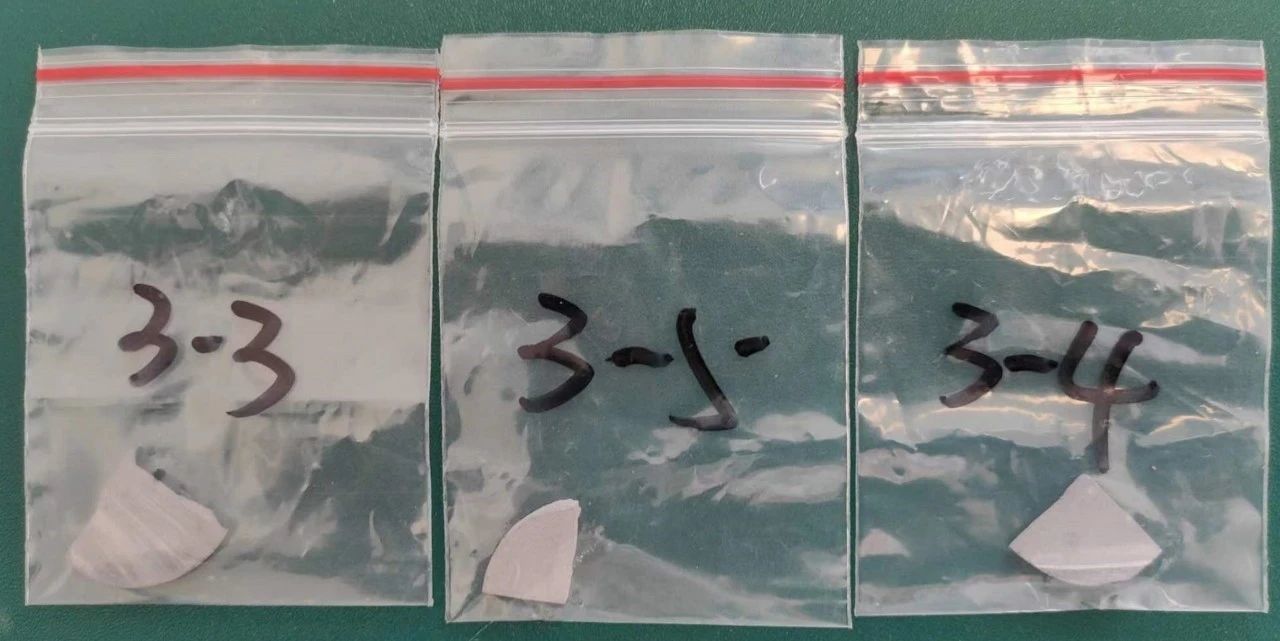

水泥石又称净浆硬化体。是指硬化后的水泥浆体，称为水泥石，在英语里是cement有时写作caement，是由胶凝体、未水化的水泥颗粒内核、毛细孔等组成的非均质体。
01镶嵌

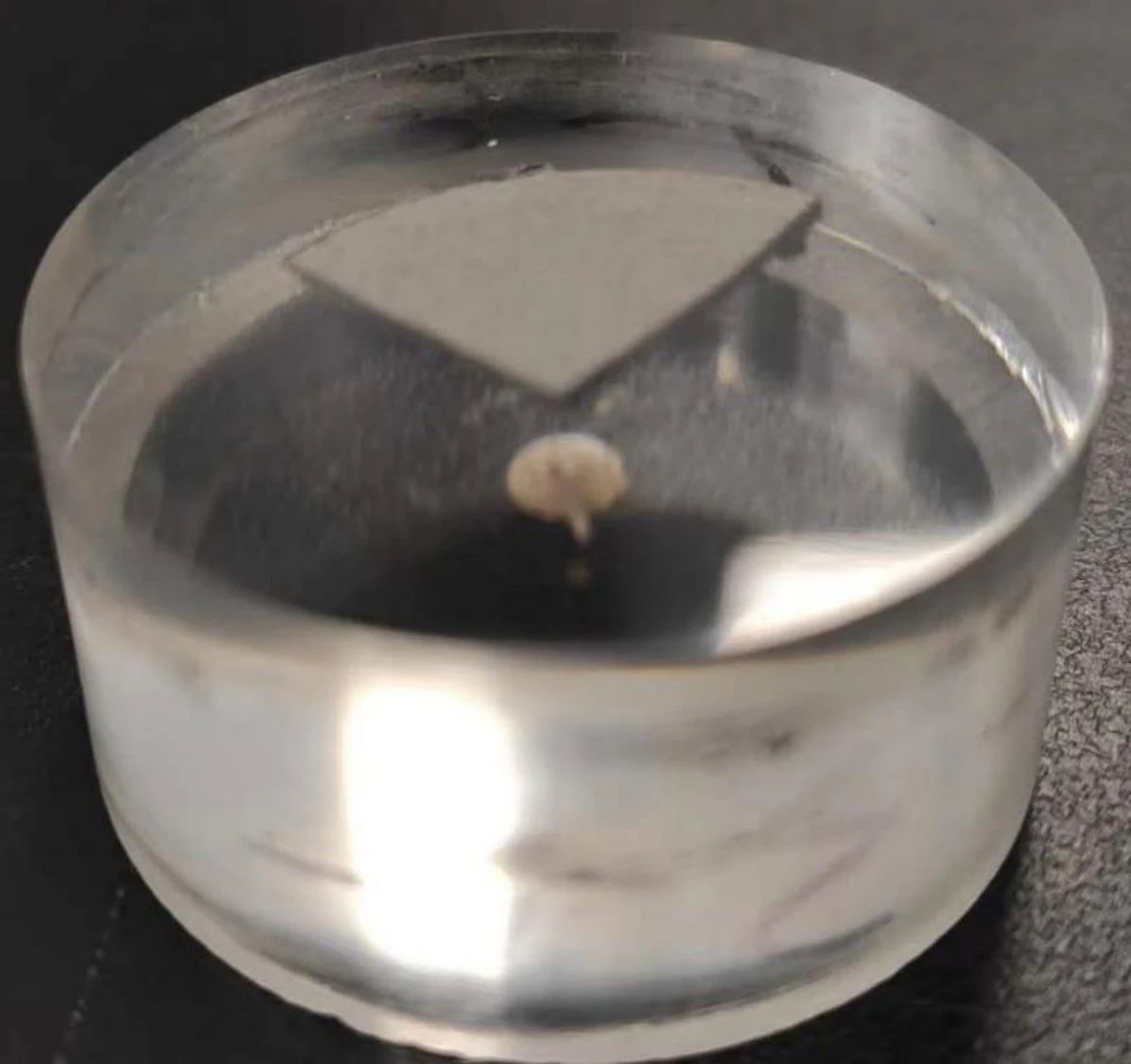

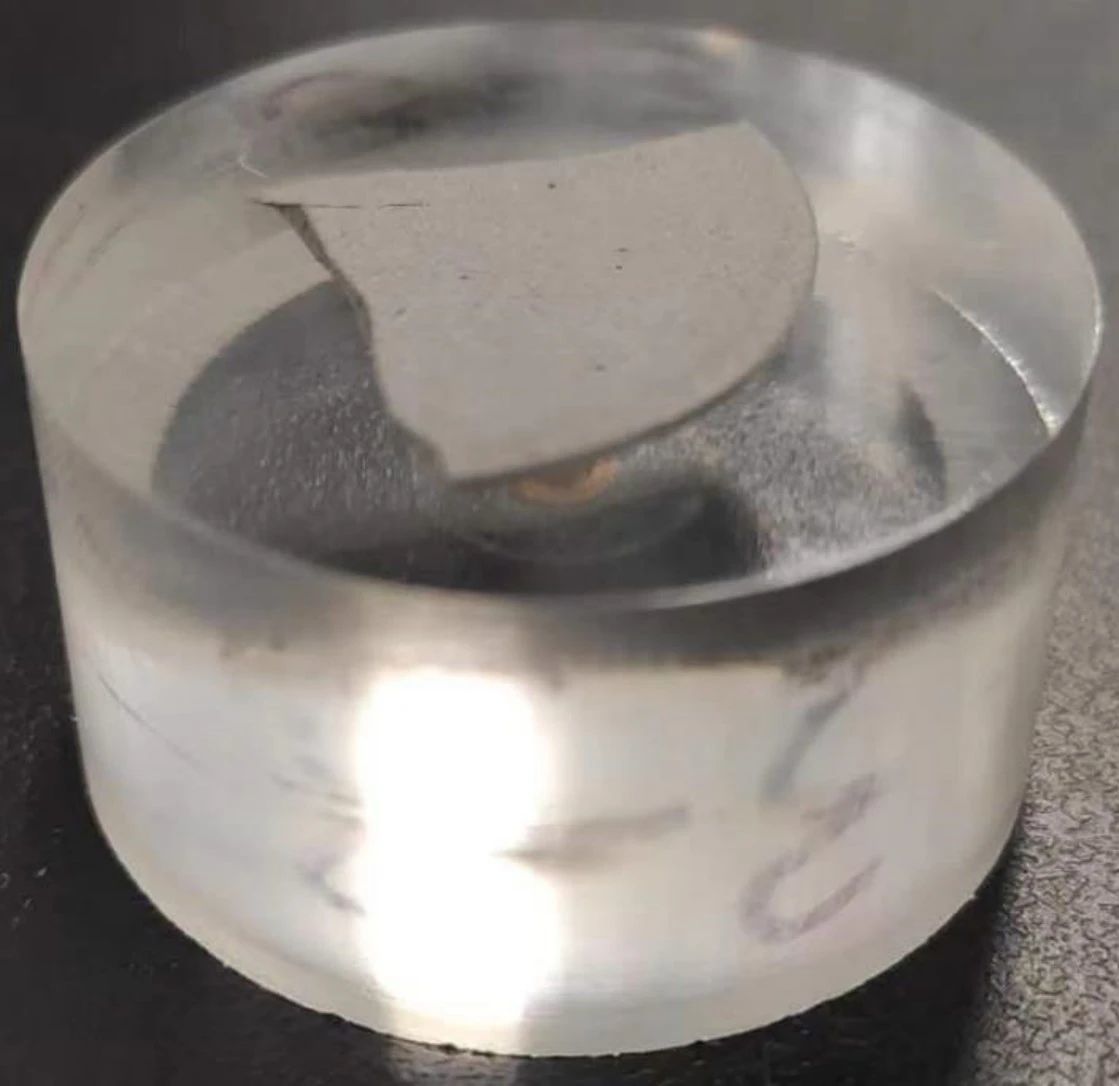

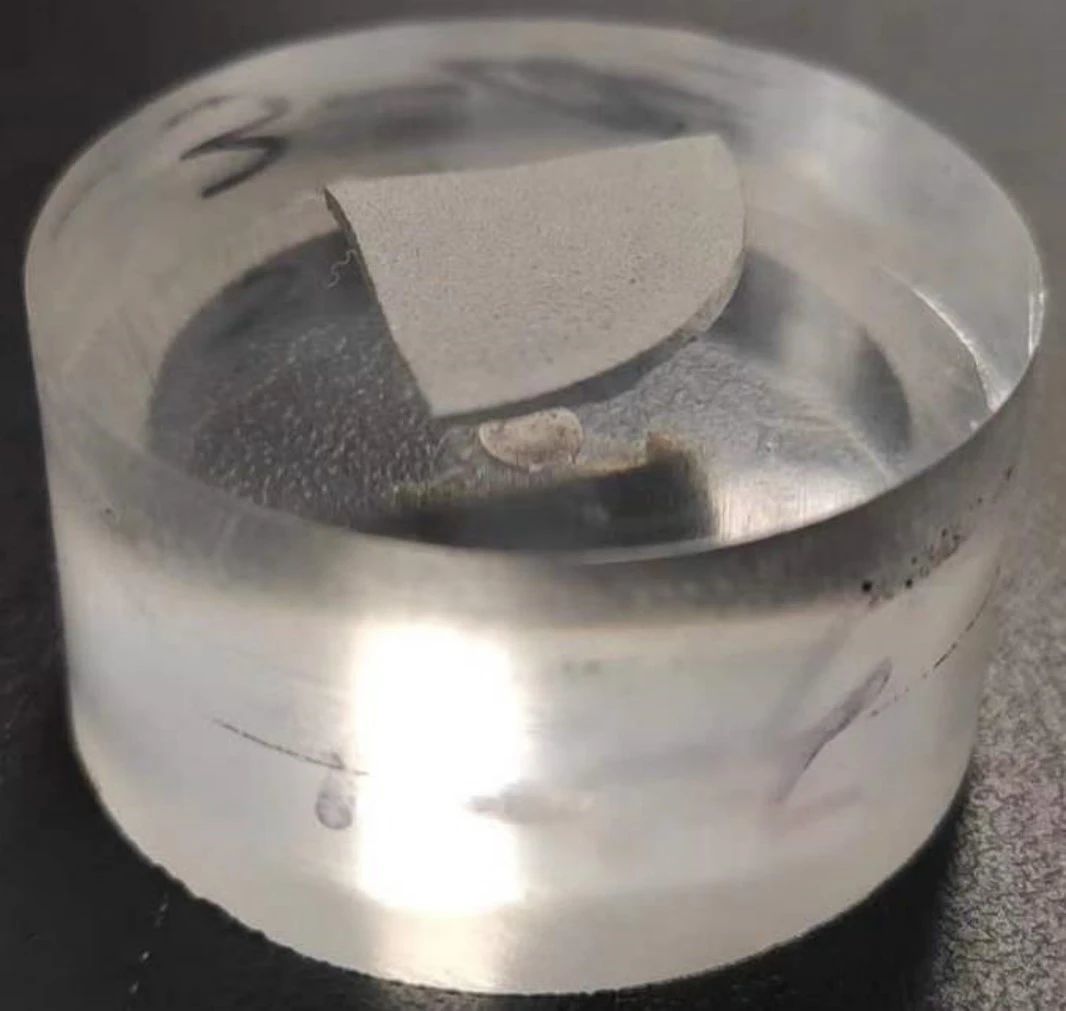

由于水泥石中含有孔隙，使用TJ2562进行真空镶嵌，将树脂按比例混合在Theta Vacuum 真空冷镶嵌机中抽真空镶嵌，并将试样放入ThetaMount 压力冷镶嵌机中加压固化约12h；
Theta Vacuum 真空冷镶嵌机
ThetaMount 压力冷镶嵌机
TJ2562 环氧树脂
设备 | Theta Vacuum 真空冷镶嵌机 ThetaMount 压力冷镶嵌机 |
耗材 | TJ2562 |
参数 | 0.2MPa，12h |
02研磨
使用Alpha-600 自动磨抛机研磨试样，砂纸P800→P2500；
Alpha-600 自动磨抛机
金相砂纸
设备 | Alpha-600 自动磨抛机 |
耗材 | 砂纸：P800；P1200；P2000；P2500 |
参数 | 压力20N，转速130rpm，时间2min （P2000&P2500时间5min） |
03抛光
使用Alpha-600自动磨抛机抛光试样，使用SC抛光布配合2μm无水基多晶金刚石抛光液抛光。
SC-JP白色丝绸抛光布
PD-W多晶金刚石抛光液
设备 | Alpha-600 自动磨抛机 |
耗材 | SC抛光布，2μm无水基多晶金刚石抛光液 |
参数 | 压力20N，转速同向150rpm，时间5~10min |
04观察
设备 | MN 60 系列显微镜 |
参数 | 50×→500×倍观察 |
05分析

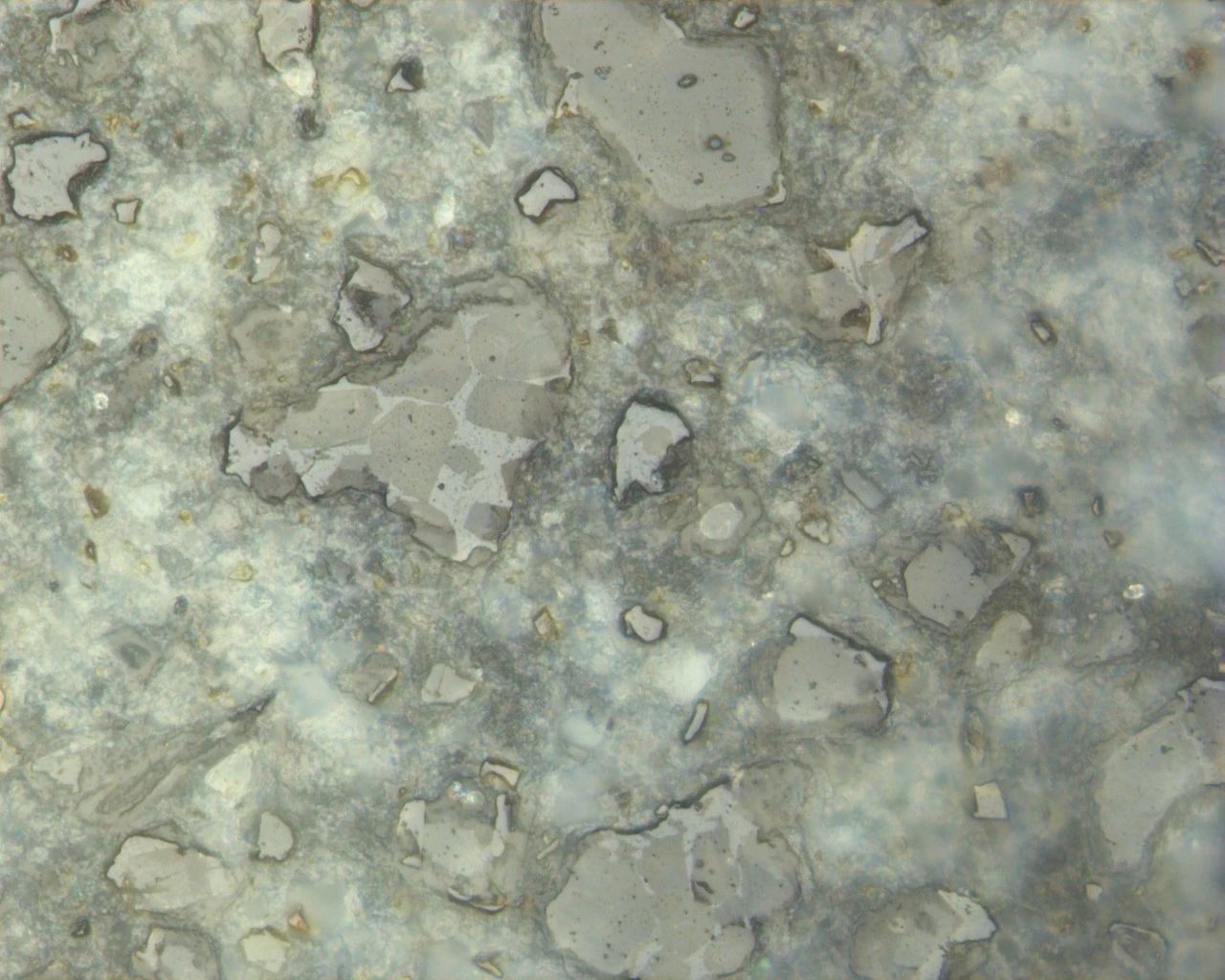

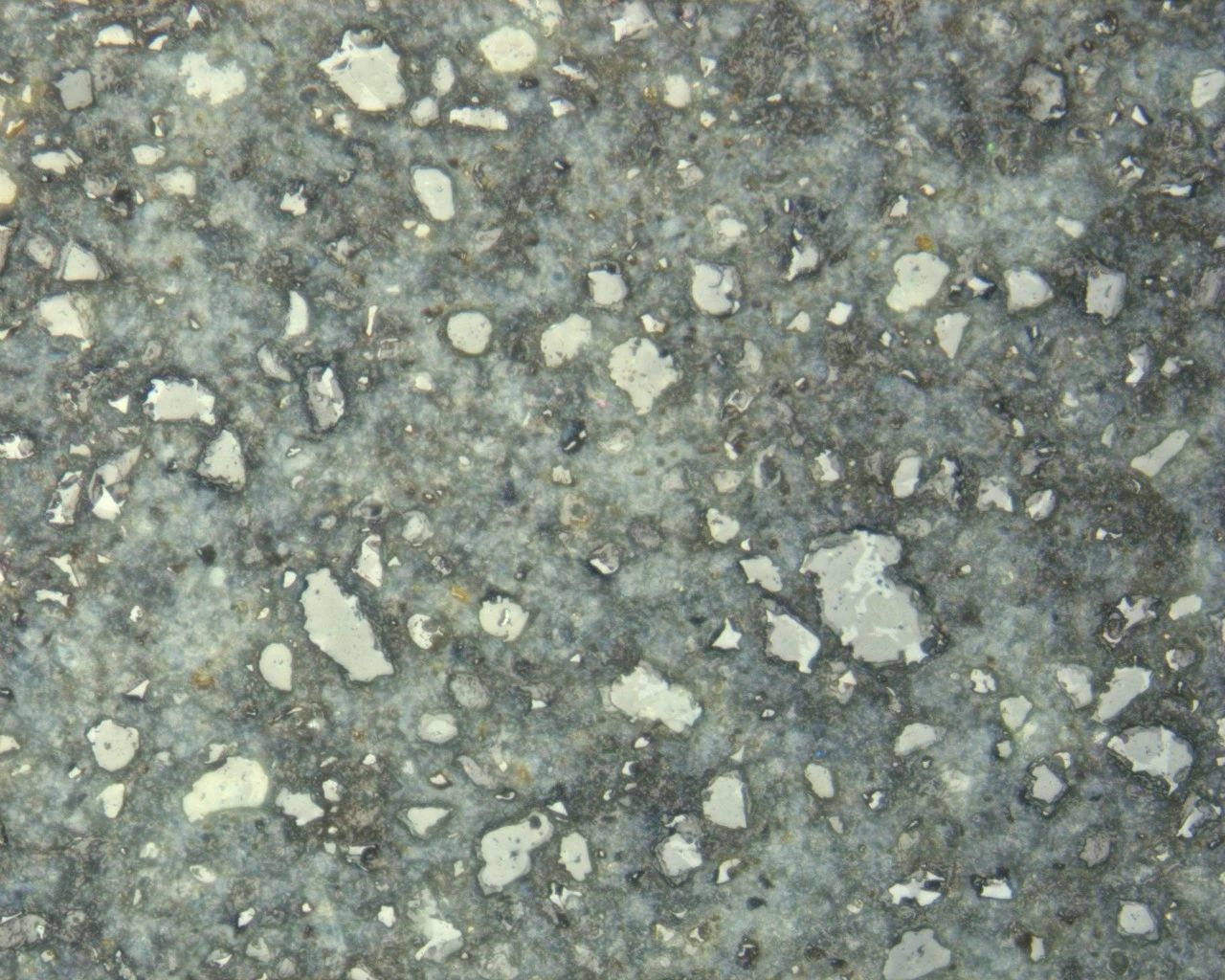

3-3 200×

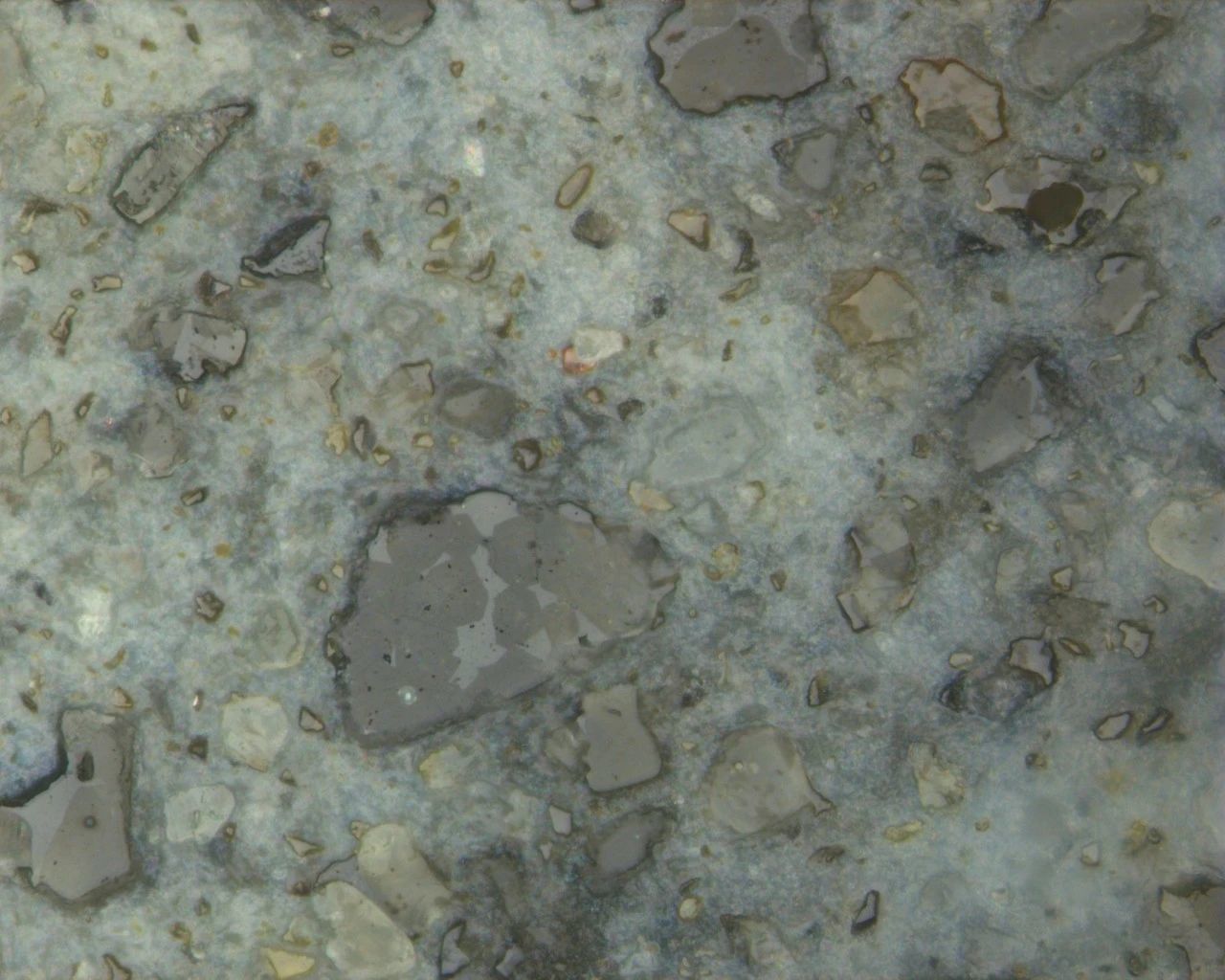

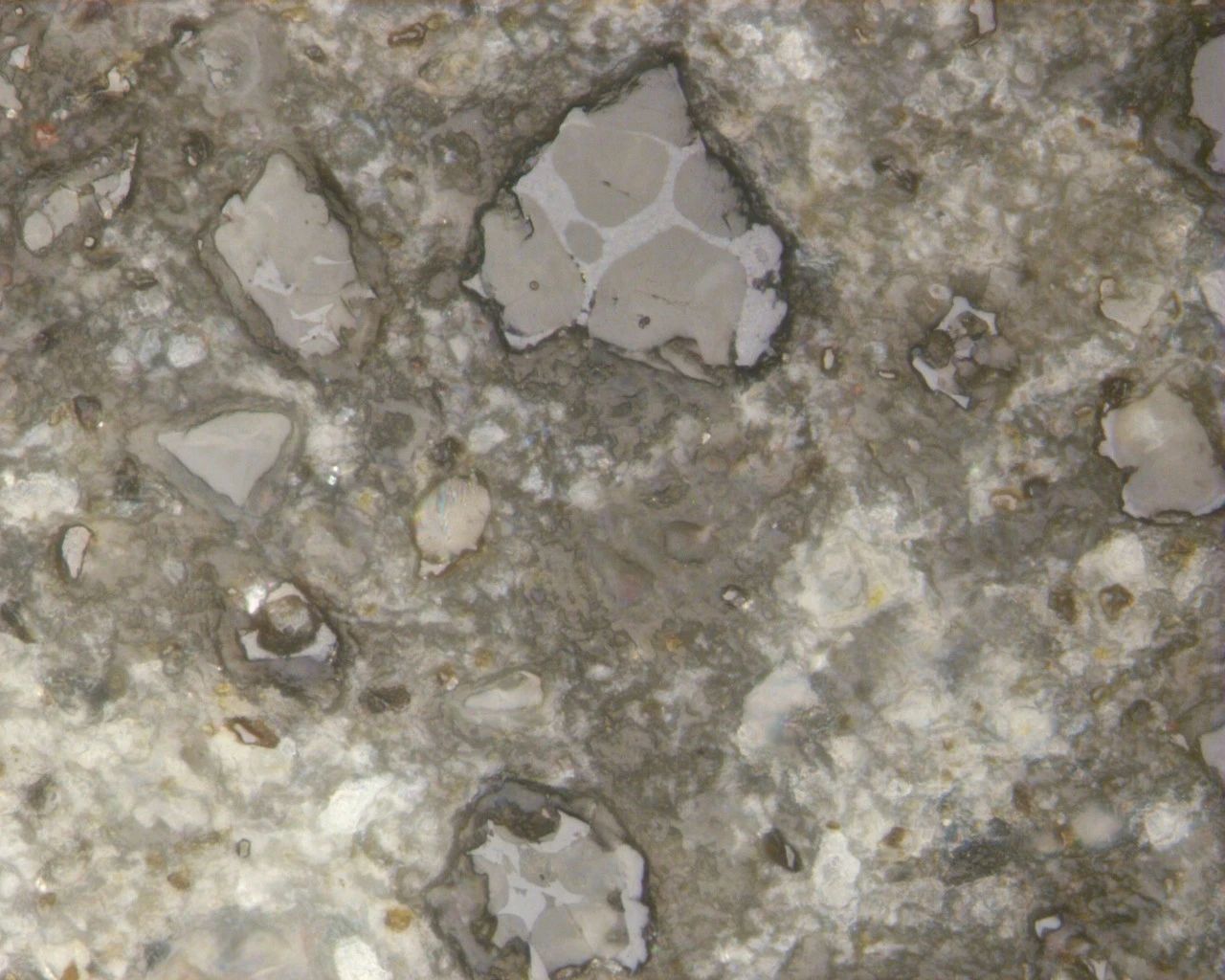

3-3 500×

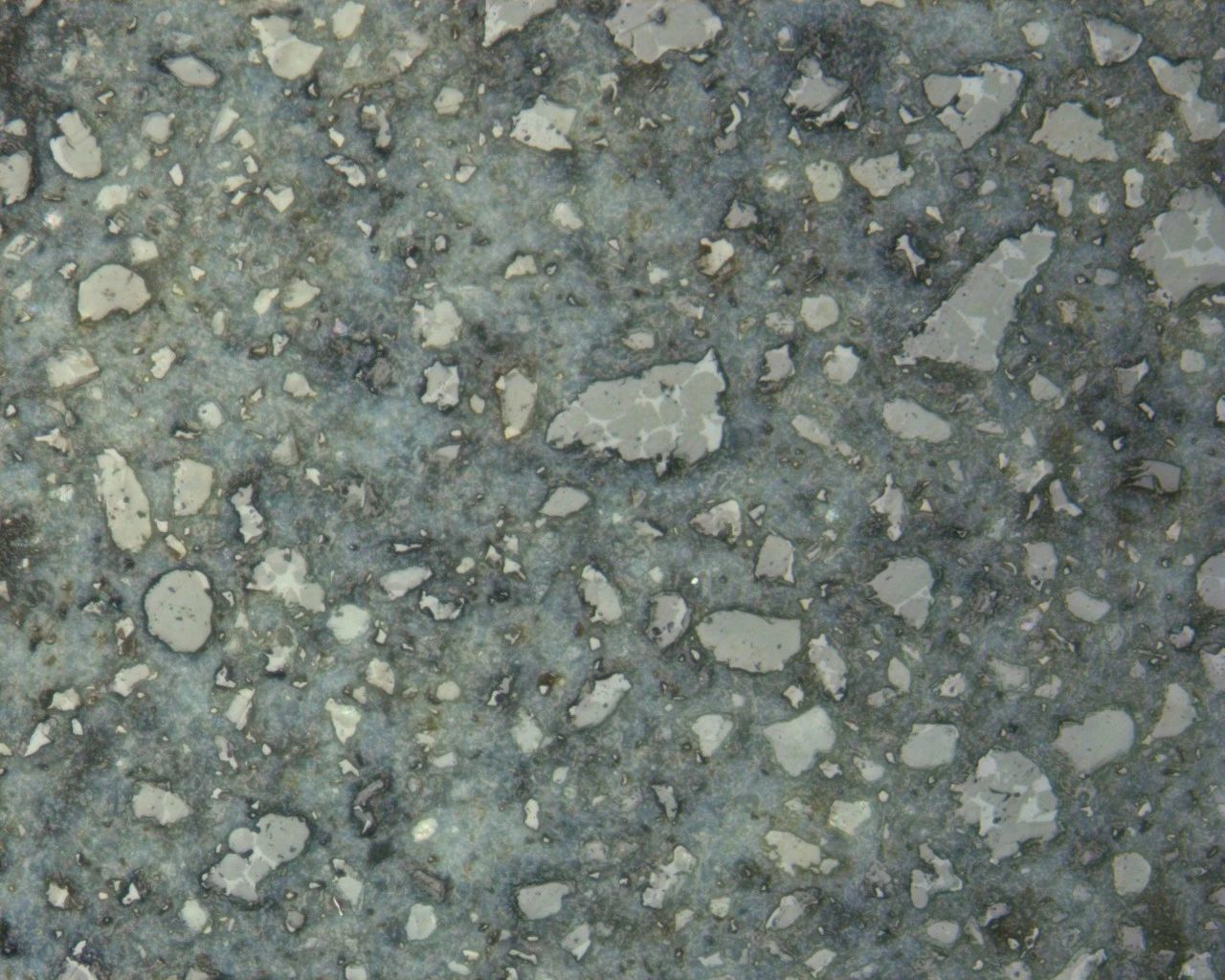

3-4 200X
3-4 500X

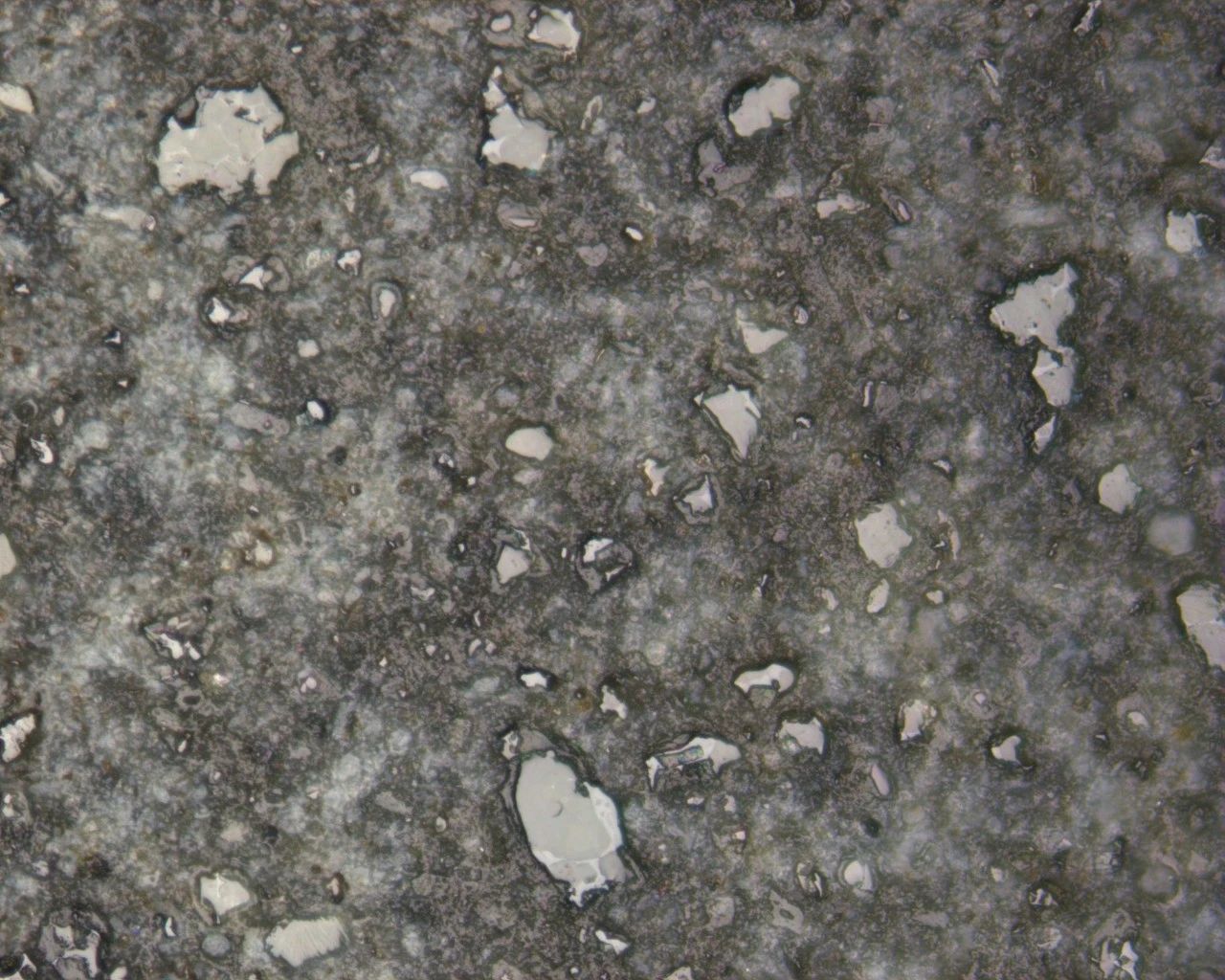

3-5 200X
3-5 500X
水泥石具有多孔性，为此应进行抽真空浸渍冷镶树脂以填充孔隙。
细磨时应适当延长时间以去除粗磨时产生的碎裂层。
水泥石对水敏感，故在抛光时一定要使用无水基的抛光液进行抛光。
推荐新闻
暂无数据
联系方式
地址：苏州市吴中区甪直镇龚塘路228号26幢
手机：138 1482 9868 / 139 1358 1820
网站：http://m.divorcing.cn
©版权所有2022 特鲁利（苏州）材料科技有限公司
